Kiểm định hệ thống nối đất an toàn, tiếp địa chống sét
Toàn bộ hệ thống nối đất an toàn cho thiết bị điện phải được kiểm tra nghiệm thu, kiểm tra định kỳ và kiểm tra đột xuất nhằm chứng minh bằng thực nghiệm là nó không có khuyết tật về điện và về cơ và thỏa mãn mọi yêu cầu của các tiêu chuẩn an toàn điện.
Kiểm định hệ thống nối đất an toàn cho thiết bị điện là quá trình chứng minh bằng thực nghiệm là nó không có các khuyết tật về điện, cơ và thỏa mãn mọi yêu cầu của các tiêu chuẩn an toàn điện.
Tiêu chuẩn kiểm tra hệ thống nối đất, tiếp địa an toàn
Quá trình kiểm định hệ thống nối đất an toàn, tiếp địa chống sét được áp dụng theo các tiêu chuẩn dưới đây:
TCVN 9385:2012, Chống sét cho công trình xây dựng. Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống
TCVN9358:2012, Lắp đặt hệ thống nối đất cho các công trình công nghiệp. Yêu cầu chung
11 TCN-18:2016, Quy phạm trang bị điện. Phần 1 - Quy định chung
11 TCN-19:2016, Quy phạm trang bị điện. Phần 2 - Hệ thống đường dẫn điện
11 TCN-20:2016, Quy phạm trang bị điện. Phần 3 - Trang bị phân phối và trạm biến áp
11 TCN-21:2016, Quy phạm trang bị điện. Phần 4 - Bảo vệ và tự động
Có thể viện dẫn các tiêu chuẩn, quy chuẩn kỹ thuật của các tổ chức quốc tế có mức an toàn cao hơn tiêu chuẩn kiểm tra trong nước.
Quy trình kiểm định hệ thống nối đất an toàn
Quy trình kiểm định hệ thống nối đất an toàn, hệ thống tiếp địa cho các thiết bị điện hay hệ thống chống sét được thực hiện qua các bước cơ bản sau:
Bước 1: Kiểm tra hồ sơ kỹ thuật
Kiểm tra và đánh giá sự phù hợp các hồ sơ sau:
Thiết kế và bản vẽ hoàn công của mặt bằng lắp đặt điện cực
Sơ đồ hệ thống dây dẫn bảo vệ và dây nối đẳng thế
Thuyết minh thiết kế
Chứng chỉ vật liệu và biên bản thí nghiệm của nhà cung cấp thiết bị
Các báo cáo kiểm định lần trước
Bước 2: Khám xét kỹ thuật bằng mắt
Kiểm tra các bộ phận của hệ thống nối đất đặt ngầm dưới đất trước khi lấp đất hoặc trong kết cấu trước khi đậy kín rồi mới đến các bộ phận đặt nổi.
Các bước kiểm tra bằng mắt gồm:
Kiểm tra thực tế lắp đặt so với thiết kế
Kiểm tra việc sử dụng vật liệu theo yêu cầu của thiết kế
Kiểm tra tất cả các mối hàn, mối nối
Kiểm tra biện pháp chống ăn mòn
Kiểm tra biện pháp bảo vệ mạch dẫn chống phá hỏng cơ học.
Kiểm tra biện pháp chống điện áp chạm và điện áp bước ở những nơi cần thiết
Kiểm tra các phần ngầm trong đất.
Bước 3: Kiểm tra đo lường
Thông mạch và kiểm tra chất lượng đấu nối của dây nối đất bảo vệ, dây nối đẳng thế

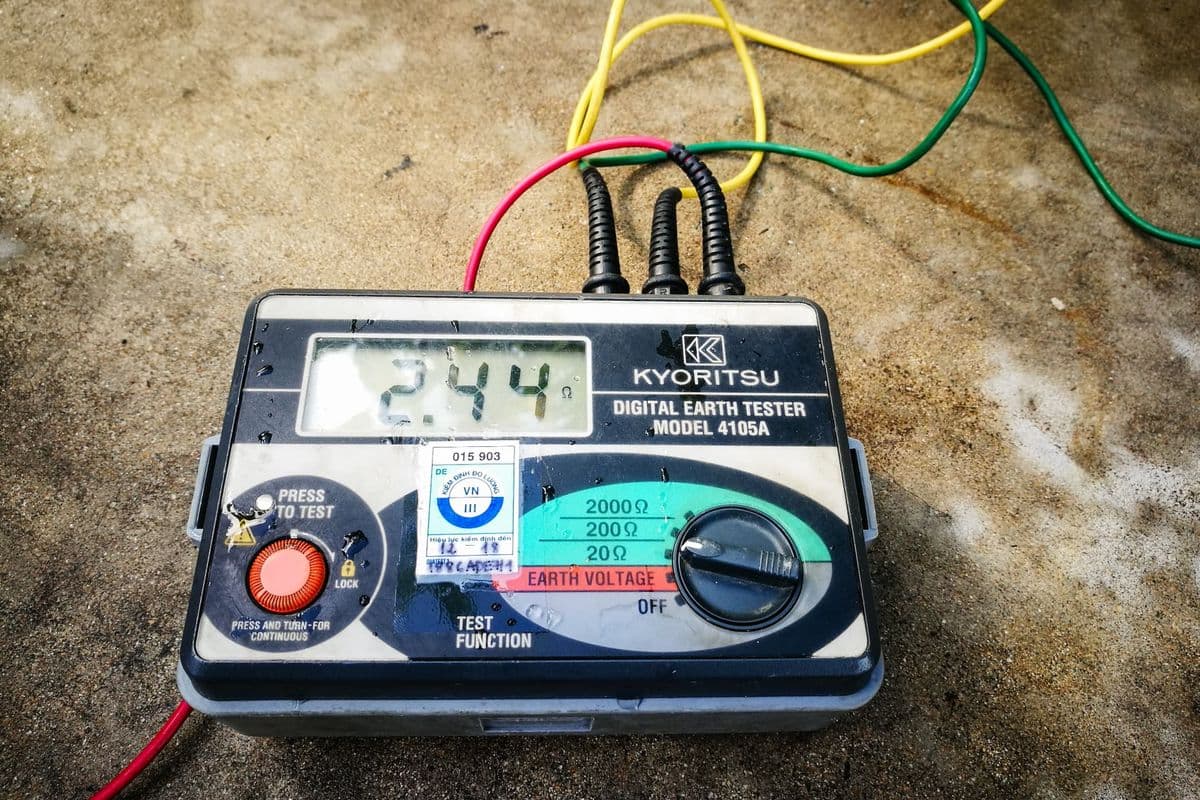

Đo điện trở của điện cực đất, điện trở tiếp địa
Đo tổng trở mạch vòng chạm đất
Kiểm tra tác động của thiết bị dòng điện dư
Báo cáo kết quả kiểm định hệ thống nối đất an toàn
Sau khi tiến hành kiểm định hệ thống nối đất an toàn phù hợp với các yêu cầu của tiêu chuẩn kiểm tra, đơn vị kiểm tra phải lập các biên bản kiểm kiểm định hệ thống nối đất, tiếp địa an toàn cần thiết cho đơn vị sử dụng.
Mọi thiếu sót được phát hiện trong quá trình kiểm tra phải được khắc phục và hoàn thiện trước khi cấp kết quả kiểm định hệ thống tiếp địa, hệ thống nối đất an toàn cho thiết bị.
Chu kỳ kiểm định hệ thống nối đất an toàn, tiếp địa chống sét
Thời gian kiểm định định kỳ hệ thống nối đất an toàn, tiếp địa chống sét phụ thuộc vào vùng nguy hiểm, nơi mà hệ thống được lắp đặt.
Đối với hệ thống nối đất lắp đặt ở nơi ít nguy hiểm, thực hiện hai năm một lần
Đối với hệ thống nối đất lắp đặt ở nơi nguy hiểm, thực hiện một năm một lần
Đối với hệ thống nối đất lắp đặt ở nơi đặc biệt nguy hiểm, thực hiện sáu tháng một lần
Kiểm tra đột xuất, bất thường phải được thực hiện khi:
Khi xảy ra tai nạn, sự cố hoặc có nguy cơ xảy ra tai nạn
Sau khi sửa chữa hệ thống nối đất hoặc lắp đặt lại thiết bị điện
Sau khi có lụt, bão, động đất, hỏa hoạn ảnh hưởng xấu đến chất lượng của hệ thống nối đất thiết bị.
Khi xây dựng mới hay sửa chữa các công trình khác có khả năng làm hư hỏng các bộ phận của hệ thống nối đất.
